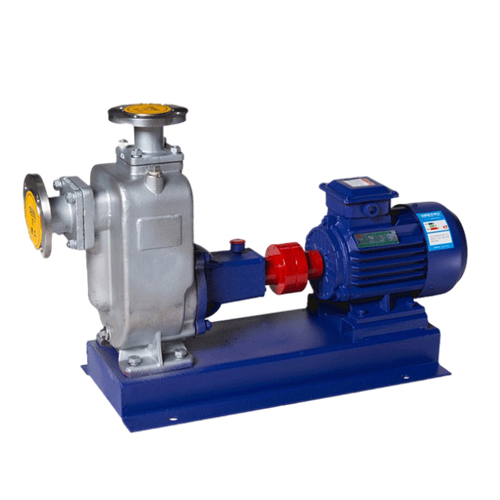

ZWP耐酸堿自吸提升排污泵
ZW系列自吸式無堵塞排污泵是在反復研究國內外同類產品技術的基礎上成功開發的一種結構新穎的產品，該泵集自吸和無堵塞排污于一體,采用軸向回流的形式,并通過泵體.葉輪流道的獨特設計,即可象一般自吸清水泵那樣不需安裝底閥和灌引水,又可吸排含大顆粒固體和長纖維雜質纏解。廣泛應用于市政排污工程，河塘養殖糞便處理，沉淀廢礦雜質，輕工、造紙、食品、化工、制藥、電力、槳料和混合物等化工介質量想的雜質泵。
|
|
|
|
|


W型自吸無堵塞排污泵產品特點
|
|
|
|
|
|
|
1、采用雙葉片葉輪結構，大大提高了污物的通過能力
2、機械密封采用新型磨檫副，并長期處入油室內運行；
3、整體結構緊湊、體積小、燥聲小、節能效果顯著，檢修方便，方便用戶更換；
4、自動控制柜可以根據所需液化變化，自動控制泵的超動與停止，不需專人看管，使用極為方便；
5、可根據用戶需要配備安裝方式，它給安裝、維修到來極大的方便，人可不必此為而進入污水坑；
6、能夠在設計范圍內使用，而保證電機不會過載；
|
|
ZW型自吸無堵塞排污泵產品用途
|
|
|
|
ZW系列無堵塞排污泵適用用于工廠商業嚴重污染廢水的排放、主宅區的污水排污站、城市污水處理廠派水系統、人防系統排水站、自來水廠的給水設備、醫院、賓館的污水排放、市政工程建筑工地、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水，污物，也可用于清水及帶弱腐蝕性介質。
|
|
|
|
|
|
1、環境溫度≤50℃，介質溫度≤80℃特殊要求可達200℃
2、介質PH值鑄鐵材質為6--9級，不銹鋼為2-13。
3、介質重度不超過1240千克/m3.
4、自吸高度不能超過規定值4.5-5.5米，吸入管長度為≤10米。
5、通過能力懸浮顆粒直徑為泵口徑的60%,纖維長度為泵口徑的5倍.
|
|
|
ZW系列自吸式無堵塞排污泵,主要由泵體, 葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、進、排接管等組成。泵的結構見圖。
泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向加流外混式系統。泵停止工作后，泵內腔已儲有一定容積的液體。當泵起動時，有關當局內的儲液在葉輪的作用下，夾帶著空氣被向上拋出，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。
|
|
1、檢查泵底座、軸承器、軸承座等連接部位的堅固件有否松動？如有松動應固緊。
2、用手轉動聯軸器是否有卡逞或異聲等現象？
3、打開泵上方的加水閥門，加入儲液水不少于泵體容積的三分之二，關閉閥門。以后開機不需再灌引水。
4、接上電源試轉一下，人電機端看，為順時針轉向。（嚴禁反轉）
5、開機工作，觀摩泵運行是否正常？若有異常現象，應找出原因，加以排除。
|
故障
|
原因
|
排除方法
|
|
泵不出水
|
1、泵體內未加儲液或儲液不足
2、吸入管路漏氣
3、電壓過低
4、吸程太高或及吸入管路太長
5、機械密封泄漏過大
|
1、加足
2、消除管路漏氣現象
3、調整電壓
4、降低吸程或縮短管路
5、修理或更換
|
|
泵出水不足
|
1、因使用不當，葉輪流道或吸入管路被堵塞
2、葉輪磨損嚴重
3、功率不足轉速太低
|
1、消除堵塞物
2、更換葉輪
3、調整至額定轉速
|
|
泵噪音、振動過大
|
1、底腳不穩
2、軸承磨損嚴重
3、泵與電機主軸不同軸
|
1、加固
2、更換軸承
3、調整同軸度
|
|
軸承溫度過高
|
1、潤滑指變質或干燥
2、軸承損壞
|
1、更換潤滑脂
2、更換
|
|
泵泄漏
|
1、聯接螺栓松動
2、密封件磨損
|
1、固緊
2、更換
|
|
|
|
|
型號
|
流量
|
揚程
|
電機功率
|
轉速
|
效率
|
(NPSH)必需蝕余量
|
|
(m3/h)
|
(M)
|
(kw)
|
(r/min)
|
(%)
|
(M)
|
|
ZW25-8-15
|
8
|
15
|
2.2
|
2900
|
45
|
2
|
|
ZW32-10-20
|
10
|
20
|
2.2
|
2900
|
45
|
2.5
|
|
ZW40-20-15
|
20
|
15
|
2.2
|
2900
|
45
|
2.5
|
|
ZW40-15-30
|
15
|
30
|
3
|
2900
|
48
|
2.5
|
|
ZW50-10-20
|
10
|
20
|
2.2
|
2900
|
45
|
2.5
|
|
ZW50-20-15
|
20
|
15
|
2.2
|
2900
|
45
|
2.5
|
|
ZW50-18-22
|
18
|
22
|
3
|
2900
|
48
|
2.5
|
|
ZW50-15-30
|
15
|
30
|
3
|
2900
|
48
|
2.5
|
|
ZW65-30-18
|
30
|
18
|
4
|
2900
|
45
|
2.5
|
|
ZW65-20-30
|
20
|
30
|
5.5
|
2900
|
45
|
2.5
|
|
ZW65-25-40
|
25
|
40
|
7.5
|
2900
|
50
|
3
|
|
ZW80-40-16
|
40
|
16
|
4
|
1450
|
50
|
3
|
|
ZW80-65-25
|
65
|
25
|
7.5
|
2900
|
50
|
3
|
|
ZW80-80-35
|
80
|
35
|
15
|
2900
|
45
|
3
|
|
ZW80-50-60
|
50
|
60
|
22
|
2900
|
55
|
3
|
|
ZW80-80-45
|
80
|
45
|
22
|
2900
|
55
|
3
|
|
ZW100-80-20
|
80
|
20
|
7.5
|
1450
|
53
|
4
|
|
ZW100-100-15
|
100
|
15
|
7.5
|
1450
|
50
|
4
|
|
ZW100-100-20
|
100
|
20
|
11
|
1450
|
53
|
4
|
|
ZW100-100-30
|
100
|
30
|
22
|
2900
|
53
|
4
|
|
ZW100-80-45
|
80
|
45
|
30
|
2900
|
55
|
4
|
|
ZW100-80-60
|
80
|
60
|
37
|
290
|
53
|
4
|
|
ZW100-80-80
|
80
|
80
|
45
|
2900
|
50
|
4
|
|
ZW125-120-20
|
120
|
20
|
15
|
1450
|
55
|
4.5
|
|
ZW150-200-15
|
200
|
15
|
15
|
1450
|
60
|
5
|
|
ZW150-200-20
|
200
|
20
|
22
|
1450
|
60
|
5
|
|
ZW150-200-28
|
200
|
28
|
30
|
1450
|
65
|
5
|
|
ZW150-400-25
|
400
|
25
|
55
|
1450
|
45
|
5
|
|
ZW150-180-40
|
180
|
40
|
55
|
1450
|
65
|
5
|
|
型號
|
流量
|
揚程
|
電機功率
|
轉速
|
效率
|
(NPSH)必需蝕余量
|
|
(m3/h)
|
(M)
|
(kw)
|
(r/min)
|
(%)
|
(M)
|
|
ZW200-280-12
|
280
|
12
|
22
|
1450
|
62
|
5
|
|
ZW200-300-18
|
300
|
18
|
37
|
1450
|
59
|
5
|
|
ZW200-300-25
|
300
|
25
|
45
|
1450
|
55
|
5
|
|
ZW200-280-28
|
280
|
28
|
55
|
1450
|
61
|
5
|
|
ZW250-400-22
|
400
|
22
|
55
|
1450
|
65
|
5
|
|
ZW300-800-14
|
800
|
14
|
55
|
1450
|
61
|
5
|
|
|
|
